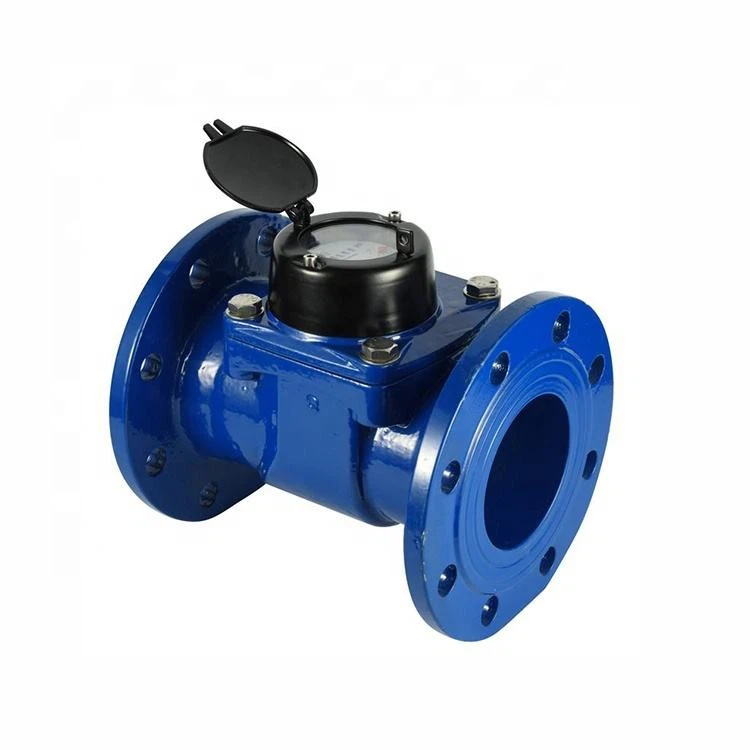

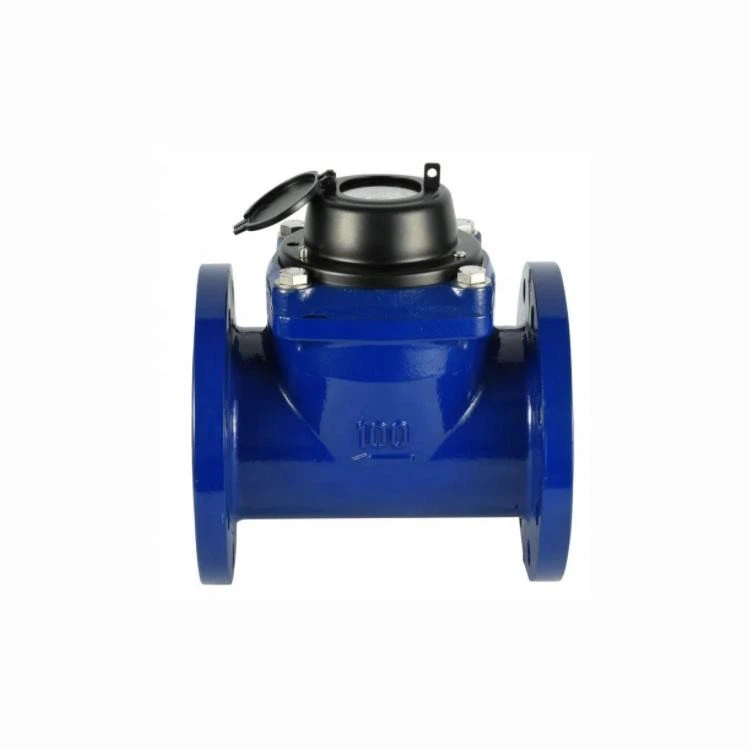

2. اندازه: DN50-DN500
3. استاندارد: ISO 4064 کلاس B
4. جنس: چدن
5. PN: 1.0/1.6 Mpa (10/16bar)
6. نصب افقی
شرایط کار
<0.063MPa(R80/R100)
منحنی خطا
از qmin شامل تا اما بدون احتساب qt ± 5٪ است.
جزئیات فنی
|
اندازه متر DN (میلی متر)
|
Qs
اضافه بار جریان |
Qp
اسمی جریان |
Qt
انتقالی جریان |
Qmin
حداقل جریان |
حداقل
خواندن |
حداکثر
خواندن |
|
m³/h
|
m³
|
|||||
|
50
|
30
|
15
|
3.0
|
0.45
|
0.001
|
999999
|
|
65
|
50
|
25
|
5.0
|
0.75
|
0.001
|
999999
|
|
80
|
80
|
40
|
8.0
|
1.2
|
0.001
|
999999
|
|
100
|
120
|
60
|
12
|
1.8
|
0.001
|
999999
|
|
125
|
200
|
100
|
20
|
3.0
|
0.001
|
999999
|
|
150
|
300
|
150
|
30
|
4.5
|
0.01
|
9999999
|
|
200
|
500
|
250
|
50
|
7.5
|
0.01
|
9999999
|
|
250
|
800
|
400
|
80
|
12
|
0.01
|
9999999
|
|
300
|
1200
|
600
|
120
|
18
|
0.01
|
9999999
|
|
350
|
1600
|
800
|
160
|
24
|
0.1
|
99999999
|
|
400
|
2000
|
1000
|
200
|
30
|
0.1
|
99999999
|
|
500
|
3000
|
1500
|
300
|
45
|
0.1
|
99999999
|
نصب و راه اندازی
جزئیات تصاویر
فرآیند تولید
عکس های مشتری
I. مراحل نصب صحیح
1. آماده سازی قبل از نصب
وضعیت کنتور را بررسی کنید: مطمئن شوید که کنتور بدون آسیب حمل و نقل، با اجزای دست نخورده مانند محفظه و پروانه است. بررسی کنید که مدل متر و قطر اسمی با مشخصات خط لوله مطابقت دارد و گواهی کارخانه و گواهی تأیید اندازهشناسی را بررسی کنید.
خط لوله را تمیز کنید: قبل از نصب خط لوله را کاملاً بشویید تا مواد زائد مانند سرباره جوشکاری، رسوبات و زنگ زدگی حذف شود و از ورود ناخالصی ها به کنتور و آسیب رساندن به پروانه یا مسدود شدن کانال جریان جلوگیری شود.
محل نصب را انتخاب کنید:
متر باید روی خط لوله افقی یا عمودی نصب شود. اطمینان حاصل کنید که جهت جریان آب با علامت فلش روی محفظه کنتور مطابقت دارد.
آن را از منابع ارتعاش، منابع حرارتی و محیط های خورنده دور نگه دارید. در صورت لزوم، دستگاههای{1}}جذب ضربه یا عایق حرارت{2}} را نصب کنید.
فضای نگهداری کافی را رزرو کنید: بخش های مستقیم لوله باید قبل و بعد از کنتور نصب شوند تا جریان آب پایدار تضمین شود. همچنین برای جداسازی و نگهداری آسان، حداقل 1.5 برابر طول متر را رزرو کنید.
2. اتصال خط لوله و نصب لوازم جانبی
لوازم جانبی لازم را نصب کنید:
شیرآلات: شیرهای گلوب یا شیرهای دروازه ای باید قبل و بعد از کنتور نصب شوند تا جریان آب در حین نگهداری قطع شود. برای سیستمهای جریان بزرگ، توصیه میشود یک فیلتر در جلوی کنتور نصب کنید تا از ورود ناخالصیها بیشتر جلوگیری شود.
درزهای انبساط: اگر خط لوله دارای خطاهای انبساط حرارتی، انقباض یا نصب باشد، می توان درزهای انبساط را در نزدیکی کنتور نصب کرد تا تنش خط لوله به محفظه کنتور منتقل نشود.
دریچه های خروج هوا: اگر ممکن است هوا در محل نصب جمع شود، باید یک دریچه آزاد کننده هوا در سمت جلوی کنتور نصب شود تا هوا تخلیه شود و از دقت اندازه گیری اطمینان حاصل شود.
آب بندی و اتصال:
برای اتصالات فلنج، از صاف بودن سطوح فلنج اطمینان حاصل کنید. از واشرهای مقاوم در برابر آب-و مقاوم در برابر دما- استفاده کنید. پیچ ها را به طور یکنواخت ببندید تا از نشت آب یا آسیب رسیدن به کنتور در اثر نیروی ناهموار جلوگیری شود.
برای اتصالات رزوه ای، نوار تفلون بپیچید یا از درزگیر استفاده کنید تا از نشتی رابط جلوگیری کنید، اما مراقب باشید که از مقادیر بیش از حد برای جلوگیری از ورود زباله به خط لوله استفاده نکنید.
3. ارسال{1}راه اندازی نصب
آزمایش تخلیه هوا و آب: شیر جلوی کنتور را به آرامی باز کنید تا آب به تدریج خط لوله را پر کند. در همان زمان، دریچه تخلیه هوا را باز کنید تا هوا تخلیه شود. پس از اینکه آب به آرامی جریان پیدا کرد، دریچه آزادسازی هوا را ببندید و نشت را در تمام رابط ها بررسی کنید.
پیشخوان را بررسی کنید: توجه کنید که آیا نشانگر متر یا چرخ رقم به طور انعطاف پذیر و بدون گیر کردن می چرخد. برای تأیید اندازه گیری معمولی، هم با دبی کم و هم با دبی بالا تست کنید.
II. یادداشت ها
برای جلوگیری از آسیب رساندن به اجزای دقیق، ضربه زدن یا جدا کردن محفظه یا شمارنده در هنگام کارکرد کنتور اکیداً ممنوع است.
در طول تعمیر و نگهداری، شیرهای جلو و عقب باید ابتدا بسته شوند و آب در خط لوله باید تخلیه شود تا ایمنی عملیاتی تضمین شود.
برای کنتورهای آب گرم، اطمینان حاصل کنید که دمای آب از محدوده نامی خود تجاوز نمی کند تا از آسیب رساندن دماهای بالا به مهر و موم یا پروانه جلوگیری کنید.
